在网络拓扑图5-1中，在终端Q文件中，为“网口-UDP”信道下的从站Q3建立寄存器变量，其中寄存器变量的建立步骤如下图所示：

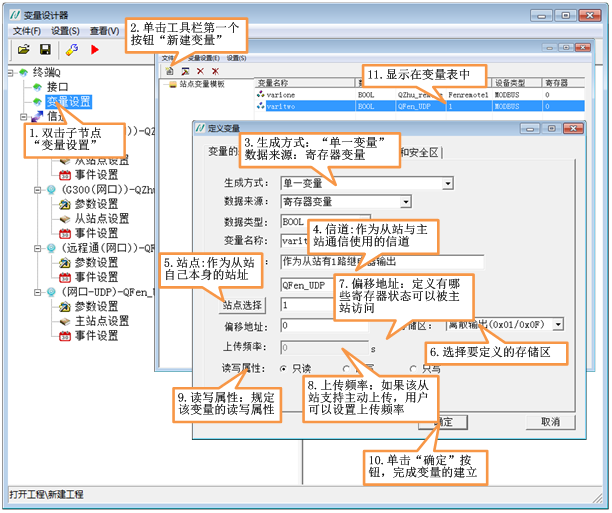

                            图5-33 建立寄存器变量

信道：作为从站与主站通信时使用的信道名称。

站点：此处的站点是从站的站点号，不需要用户进行选择，会自动填充。

存储区、偏移地址：作为从站规定有哪些寄存器状态可以被其它的主站进行访问。

上传频率：作为从站主动上传数据给主站的时间间隔，如果该输入框禁用，表示此从站不支持主动上传操作。上传频率有效范围是：0~86400之间。

注意：目前只有“捷麦顺驰科技有限公司”的JMBUS协议支持主动上传操作，具体协议查看文档《JMBUS捷麦通信无线测控系统通信协议V1.0D.doc》
