此画面是工程创建后默认创建的画面，作为组态工程运行时默认启动的画面，用于监控所有的路灯的运行状态。对此画面的设计步骤如下：

    1.打开“Main”画面，进行画面设置，设置背景颜色为白色，画面大小分辨率为1400×1000，画面居中显示。

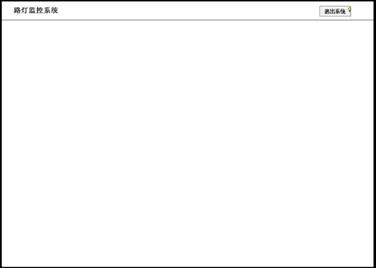

    2.对画面进行整体布局，画面上部分区域用于进行标题显示，并且设置一个按钮，用于退出组态软件工程。如下图。

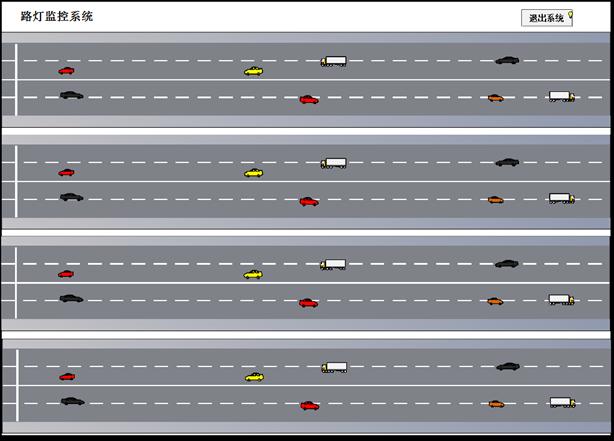

   3.通过绘图工具和复合图形工具，构建一个道路模拟的复合图形（此复合图形构建具体步骤参考：17.2.3.4 高级图形绘制），用于模拟真实路况，如下图。

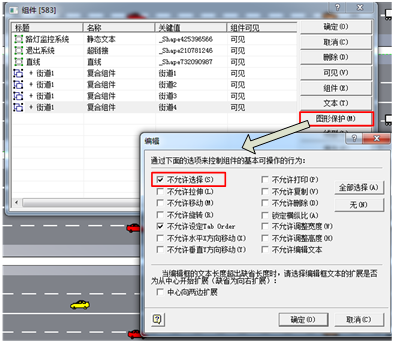

    此4个道路的复合图形就是作为背景使用，可以设置这4个复合图形为“不可选择”，从而实现此4个复合图形直接嵌入到背景中。

    4.绘画一个灯杆线，并且绘画两个路灯，用于表示一个完整的灯杆（灯杆的绘画参考：17.2.3.4 高级图形绘制），如下图。

    注释：一个灯杆由3个图形组件构成。

     5.开始对路灯的灯杆进行批量处理，设置此灯杆的灯杆线和两个路灯的关键值分别为：“Tree0” 、“Left0”和“Right0”。将此灯杆放在第一个街道的第一个位置，默认是第一个灯杆。

      选中灯杆，点击“特殊复制”按钮，弹出“特殊复制”对话框，进行设置，如下图。

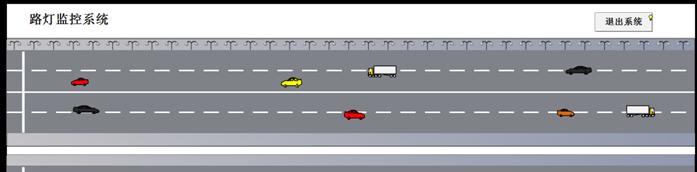

    点击“确定”按钮关闭“特殊复制”对话框，连续按下34下“Ctrl+V”按键，生成一排35个路灯，如下图。

     选中此一排路灯，点击“特殊复制”按钮，弹出“特殊复制”对话框，进行设置，如下图。

    点击“确定”按钮关闭“特殊复制”对话框，按下“Ctrl+V”按键，生成另一排35个路灯，如下图。

    6.此时一个街道的路灯已经批量生成完毕，需要对剩下的街道进行路灯批量生成。

    选中第一个街道的所有灯杆，点击“特殊复制”按钮，弹出“特殊复制”对话框，进行设置，如下图。

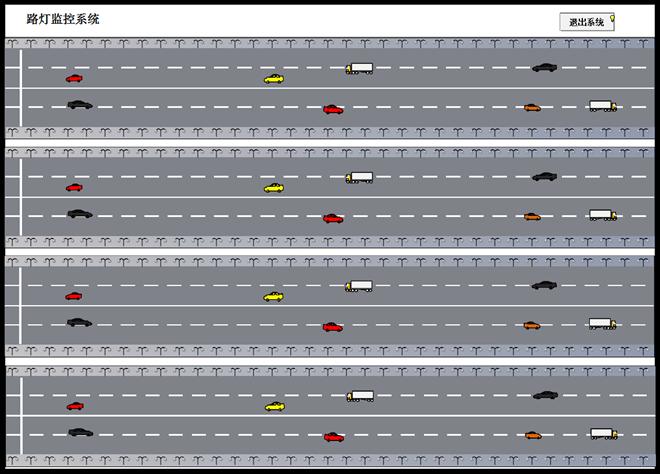

    点击“确定”按钮关闭“特殊复制”对话框，连续按下3下“Ctrl+V”按键，生成剩下3个街道路灯，如下图。

    7.通过特殊复制，批量生成了280个灯杆（一个灯杆包括1个灯杆线和2个路灯灯泡），批量的生成的280个灯杆具有规律性，从左到由，从上到下，灯杆的关键值分别为0~279。280个灯杆表示280个站点（GPRS模块），如果对这280个灯杆进行值动画设计，需要重复280个值动画设计。远程通组态软件提供了批量值动画设计功能，步骤如下：

     7.1 选中一个路灯灯泡，点击“全选指定类型的组件”，如下图。

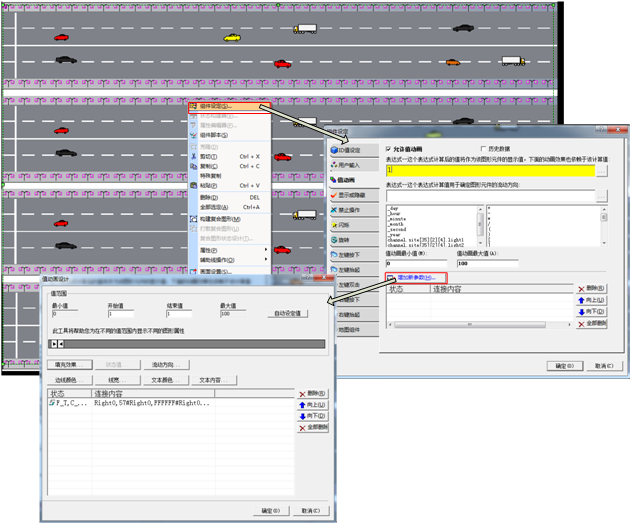

    7.2 此时画面上所有的路灯灯泡被选中，点击“组件设定”按钮，开启支持“允许值动画”的功能，值动画表达式为1（此表达式需要通过脚本设定，数值1仅仅是一个临时参数）。点击“增加新参数”按钮，进行值动画参数设计，当值动画为0时，路灯填充色为灰色，当值动画为1时，路灯填充色为红色。



     7.3 通过步骤7.2的设置，所有的路灯灯泡图形都支持值动画的功能，而且值动画为0时，灯泡的填充色为灰色，表示灯泡为关闭状态，值动画为1时，灯泡的填充色为红色，表示灯泡为开启状态。每一个灯杆表示不同的站点，即每一个灯泡的值动画的表达式是不同的，因此有560个灯泡，需要重复设置560次灯泡的值动画表达式（每一个表达式都不同），这种设置不仅工作量大，而且容易出错，可以通过脚本语言快速设置，而且不容易出错。

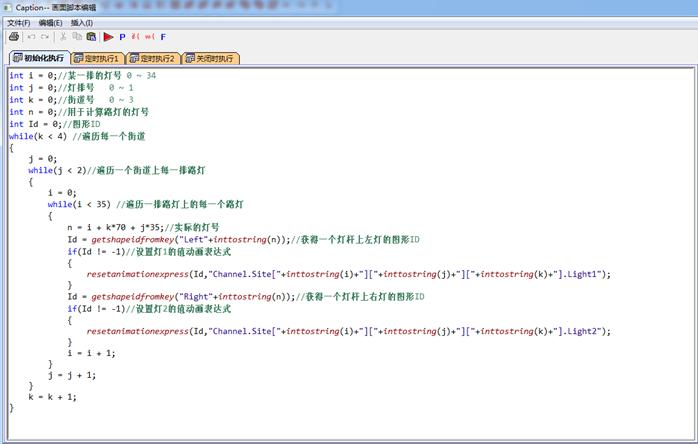

   在画面初始化执行脚本中编写如下脚本语言：

     通过上述脚本语言，在画面初始化打开的时候，通过遍历的方式，重新设置每一个灯杆上的路灯的值动画表达式。
